Suporte de bateria D-Box Sony (Veneza) – Suporte dourado

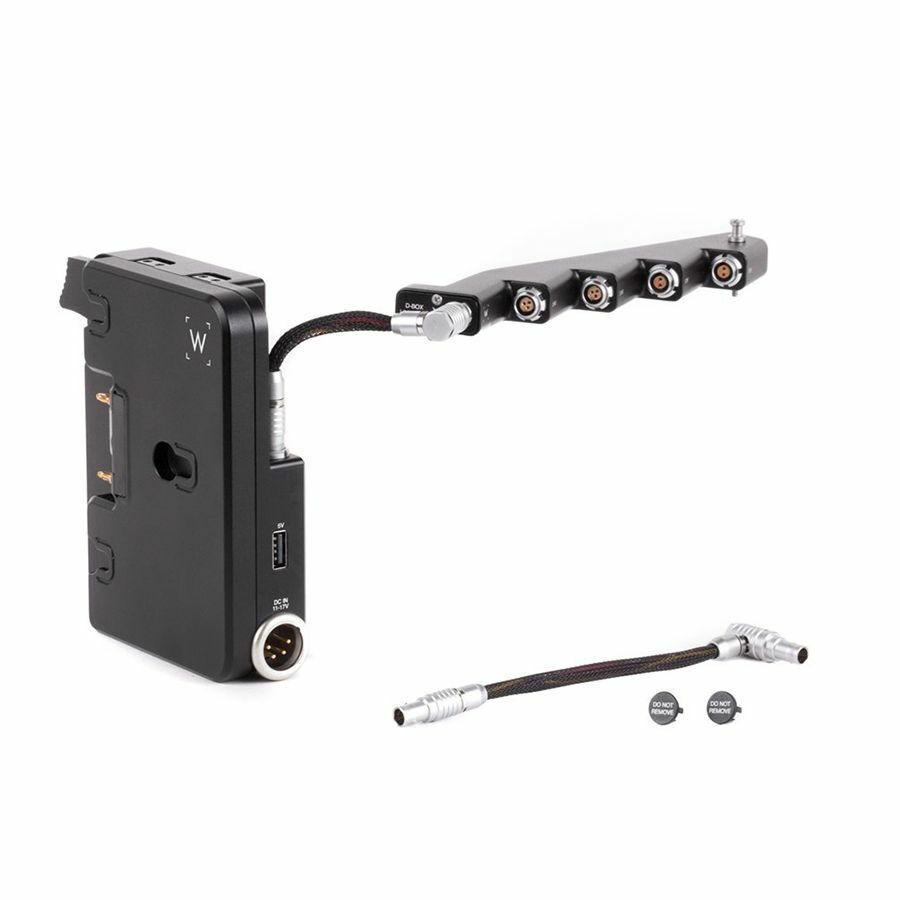

D-Box (Sony Venice, Gold Mount) adiciona distribuição de energia, partida/parada remota padronizada e recursos de troca a quente para a câmera Sony Venice. A unidade principal D-Box é fixada na parte traseira do AXS-R7 ou na placa V-Mount na parte traseira da câmera e a parte Power Strip é fixada no lado superior direito da câmera por meio de um Fischer de 3 pinos e do orifício rosqueado do gancho de fita .

Os conectores no Power Strip D-Box são contornados para corresponder ao perfil da câmera e ao ângulo do conector, o que permite que todos os cabos sejam instalados sem obstruções. O módulo se comunica com a câmera e permite que qualquer gatilho de partida/parada padrão ARRI seja usado com a porta Fischer de 3 pinos, incluindo o ARRI UMC-4/WCU-4. A entrada DC no D-Box é igual ao conector XLR de 4 pinos da câmera, permitindo que uma fonte de alimentação CA, placa de alimentação externa ou bateria de bloco VCLX sejam conectadas aos acessórios de alimentação e à câmera durante uma troca de bateria. Quando a bateria e a entrada CC são utilizadas, o D-Box assume como padrão a entrada CC, deixando a bateria integrada totalmente carregada.

Os fusíveis físicos foram substituídos por um limite de amperagem controlado pelo processador que pode ser ajustado para 3,8, 5,8 ou 9 amperes usando a chave deslizante no lado do operador. Caso o usuário ultrapasse a corrente configurada para acessórios, apenas as saídas de acessórios serão desativadas deixando a câmera funcionando normalmente. Depois que a carga atual tiver sido reduzida pela remoção de acessórios ou pela reconfiguração, o botão de reinicialização poderá ser pressionado para ativar novamente a alimentação dos acessórios.

Os LEDs “DC IN” e “BATT” são LEDs duplos. Isso significa que o LED Se a tensão da bateria estiver acima de 12,5 V, o LED ficará verde. Se a tensão da bateria estiver abaixo de 12V o LED ficará vermelho. Se a tensão da bateria estiver entre esses valores o LED ficará laranja (vermelho + verde). Pode ocorrer intermitência durante a transição de fase.

Componentes Anton/Bauer da mais alta qualidade são usados ​​na montagem Gold Mount e o design da placa de potência monobloco é extremamente durável e leve.
